半导体冷板测试中的分液难点与多工位控温方案

摘要

半导体冷板测试中，多工位并行测试较为常见，一台Chiller可能需要连接多个冷板或多个测试模块。使用液冷方案时，分液结构、支路流阻、管路长度、高度差和冷板热负载都会影响制冷量分配和温度一致性。对于多工位测试，可综合评估单通道分液、双通道分液、多通道独立控温和直冷方案。选型时需要重点确认工位数量、每个冷板热负载、流阻、通道数量、传热介质和测试平台布局。

一、为什么多冷板测试容易出现分液问题？

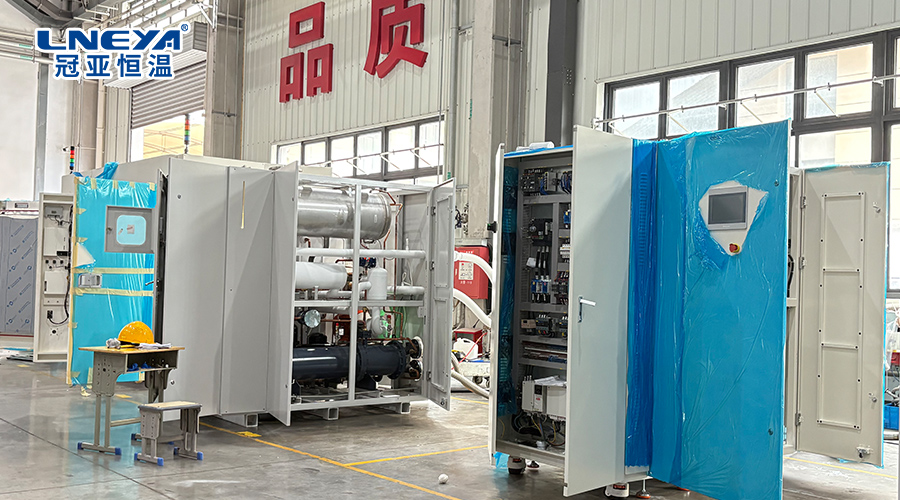

在多冷板测试中，Chiller输出的冷量需要通过传热介质分配到多个冷板。如果每个冷板所在位置不同，管路长度、高度、弯头、阀门和接口都会产生不同阻力。当支路阻力不同，传热介质在各支路中的流量就可能存在差异，进而影响冷板换热效果。

例如，一台设备服务8个冷板时，如果采用单通道输出再分成8路，则每一路的流量平衡需要通过分液设计实现。如果采用双通道设备，再分成多个支路，仍需要解决每个支路之间的流量均衡问题。支路越多，管路设计和调试工作越需要提前规划。

二、分液对温度一致性的影响

冷板测试中，温度一致性通常不只取决于Chiller本身，还受到冷板结构、管路布局和分液方式影响。如果靠近设备的冷板支路较短，流阻较低，可能获得较高流量；距离较远或高度差较大的支路可能流量偏低。流量差异会导致不同工位制冷量分配不同，影响散热表现。

对于高热负载芯片测试，单个冷板可能需要较高流量和较低热阻。如果分液不均，部分工位可能无法达到预期散热效果。因此，客户在设计多冷板测试平台时，需要将冷板分布、管路等长设计、流量调节阀、压力监测和温度反馈点一起考虑。

三、单通道、双通道与多通道方案对比

如果测试工位数量较多，单纯依靠单通道分液会增加支路平衡难度。多通道方案可提升分区控制能力，但设备结构和成本会发生变化。直冷方案可作为部分多工位测试的另一种思路，具体需要结合客户平台结构确认。

四、芯片热负载提升带来的挑战

芯片功耗提升后，冷板需要带走的热量增加。为了维持测试温度，液冷方案通常需要提升流量、压力或降低入口温度。但提高泵流量和压力会带来设备体积、管路耐压、噪声和能耗等方面的变化。因此，在高热负载测试中，需要从系统层面评估，而不是只增加泵规格。

冷板设计、流道结构、接触热阻、传热介质、入口温度、流量和Chiller制冷量都需要一起评估。如果客户计划从8个测试工位扩展到更多工位，更需要提前规划通道和分液结构。

五、客户需要提供哪些信息？

多冷板测试方案建议提供：冷板数量、单冷板热负载、目标温度、控温精度、每个冷板流阻、接口尺寸、冷板距离、管路高度、是否需要等长管路、工位数量、测试节拍、传热介质和是否接受直冷方案。若客户要求多工位温度一致性，还需要提供温度测量方式和允许偏差范围。

六、FAQ常见问题 FAQ

1. 半导体冷板测试为什么会出现分液不均？

分液不均通常与管路长度、高度差、接口阻力、冷板流阻和支路布局有关，并不只是循环泵压力问题。

2. 单通道1分多的方案是否可行？

可以进行方案评估，但需要客户侧提供分液设计，并确认各支路流量平衡和温度一致性要求。

3. 双通道设备能否解决多冷板分液问题？

双通道可减少每个通道的分支数量，但仍需要关注每条支路之间的阻力平衡。

4. 多通道Chiller适合哪些冷板测试？

适合多工位、多冷板、需要分区控温或独立温度控制的测试平台。

5. 高热负载芯片测试为什么不只看制冷量？

还需要看冷板热阻、接触方式、传热介质、循环流量、压力、管路布局和温度反馈点。
